Concours Physique ESEM 1994 (Corrigé)

Microscope

1

Appliquons les formules de Newton à l’image A’B’ que donne L de AB :$g = - \frac{{x'}}{{f'}} = - \frac{{150 - 5}}{5} = - 29$.

2

L₁ donne d’un petit objet AB = ε une image A’B’ = |g|ε ; la lentille L₂ en donne une image à l’infini qu’on voit sous l’angle $\theta ''=\frac{A'B'}{f_{2}^{'}}$ ; d’où : $\varepsilon =\frac{f_{2}^{'}\theta ''}{\left| g \right|}=\frac{40\times {{3.10}^{-4}}}{29}\text{ }mm=0,41\text{ }\mu m$.

3.a

L₁ donne de L une image L’ dont la position se détermine par la première formule de Descartes $\frac{1}{{p'}} - \frac{1}{p} = \frac{1}{{f'}}$ où p’ = x₁’, p = -150 mm et f’ = 40 mm ; d’où x₁’ = $\frac{1}{{\frac{1}{{40}} - \frac{1}{{150}}}}$= 54,54 mm.
La taille de cette image se détermine par la seconde formule de Descartes $\gamma = \frac{{\overline {A'B'} }}{{\overline {AB} }} = \frac{{p'}}{p}$où p’ = 54,54 mm, p = - 150 mm, AB = D = 4 mm ; d’où : A’B’ = $D' = \frac{{4 \times 54,54}}{{150}} =$1,45 mm.

3.b

Pour faire la construction demandée, il faut déterminer la position de B’ ; ce point est à la distance de l’axe A’B’ = g.AB = 29.0,25 = 7,25 mm. Voir la construction à la fin de ce texte.

3.c

La construction montre que les rayons issus de B traversent L₂ ; en effet, on voit sur cette construction les rayons extrêmes, qui traversent tous deux L₂.

4.a

L₂ donne de L’ une image L″ qu’on détermine par les formules de Descartes : $\frac{1}{{p'}} - \frac{1}{p} = \frac{1}{{f'}}$ où p’ = x₂″, p = 54,54 - 40 = 14,54 mm et f’ = 40 mm ; d’où : x₂″ = $\frac{1}{{\frac{1}{{14,54}} + \frac{1}{{40}}}}$= 10,67 mm ;

4.b

tandis que la seconde formule de Descartes $\gamma = \frac{{\overline {A'B'} }}{{\overline {AB} }} = \frac{{p'}}{p}$où p’ = 10,67 mm, p = 14,54 mm et AB = D’ = 1,45 mm donne : $A'B'=D''=\frac{1,45\times 10,67}{14,54}=1,067\text{ mm}$.

Conclusions

1. L’œil peut être effectivement mis dans cette position.
2. Le faisceau lumineux est limité par le diamètre du cercle oculaire D" = 1 mm et non par celui de la pupille de l’ œil (8 mm). Il en résulte que la diffraction par cette limitation est 8 fois plus grande et que le pouvoir séparateur est 8 fois celui calculé à la question 2, soit 8×0,41 = 3 µm.



Concours Physique Concours Spécial Physique II 1994 (Corrigé)

Concours Spécial Physique 2 1994

I.Lévitation par interaction électrostatique.

A.1.a.On découpe le disque en couronnes (r,r+dr) de charge dq = 2$\sigma .2\pi \;rdr$ qui crée en P le potentiel

dV = $\frac{{dq}}{{4\pi {\varepsilon _o}\sqrt {{r^2} + {z^2}} }}\; = \;\frac{\sigma }{{{\varepsilon _0}}}\frac{{rdr}}{{\sqrt {{r^2} + {z^2}} }}$ ; soit V(P) = $\frac{\sigma }{{2{\varepsilon _0}}}\int_0^a {\frac{{d({r^2} + {z^2})}}{{\sqrt {{r^2} + {z^2}} }}}$

V(P) = $\frac{\sigma }{{{\varepsilon _0}}}\left[ {\sqrt {{a^2} + {z^2}} - \;\left| z \right|} \right]$

en remarquant que lorsque z $\to$ - z, V(z) reste inchangé (symétrie des charges).

A.1.b.Par continuité du potentiel, ${{\rm{V}}_{\rm{o}}}$ = V(z = O) = $\frac{{{\rm{a}}\sigma }}{{{\varepsilon _{\rm{0}}}}}$

soit $\sigma \; = \;\frac{{{\varepsilon _0}{{\rm{V}}_{\rm{o}}}}}{{\rm{a}}}$

A.2.a.$\mathop {\rm{E}}\limits^ \to$ = - $\mathop {grad({\rm{V)}}}\limits^ \to$ = - $\frac{{\partial \;{\rm{V}}}}{{\partial \;{\rm{z}}}}\;\mathop {\rm{k}}\limits^ \to$ $\mathop {\rm{E}}\limits^ \to$ = $\frac{\sigma }{{{\varepsilon _o}}}\left[ {1\; - \;\frac{{\rm{z}}}{{\sqrt {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} }}} \right]\;\mathop {\rm{k}}\limits^ \to$ si z > 0 $\mathop {\rm{E}}\limits^ \to$ = - $\frac{\sigma }{{{\varepsilon _o}}}\left[ {1\; - \;\frac{{\left| {\rm{z}} \right|}}{{\sqrt {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} }}} \right]\;\mathop {\rm{k}}\limits^ \to$ si z < O soit .$\mathop {\rm{E}}\limits^ \to$ = $\pm$$\frac{\sigma }{{{\varepsilon _0}}}\left( {1\; - \;\cos \theta } \right)\;\mathop {\rm{k}}\limits^ \to$ A.2.b.

A.3.a.Il n'y a pas de charges au voisinage du point P donc selon le théorème de Gauss, le flux de $\mathop {\rm{E}}\limits^ \to$ sortant du petit cylindre est nul .

- E(z).$\pi \;{{\rm{r}}^{\rm{2}}}$ + E(z+dz).$\pi \;{{\rm{r}}^{\rm{2}}}$ + 2$\pi$r dz Er = 0 soit $E_r = - \frac{{\rm{r}}}{{\rm{2}}}\;\frac{{\partial \;{\rm{E}}}}{{\partial \;{\rm{z}}}}$ = $\frac{{\sigma \;{\rm{r}}}}{{{\rm{2}}\;{\varepsilon _{\rm{0}}}}}\frac{{\rm{d}}}{{{\rm{dz}}}}\left( {\frac{{\rm{z}}}{{\sqrt {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} }}} \right)$

${{E}_{r}}=\frac{\sigma {{a}^{2}}r}{2{{\varepsilon }_{0}}{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}$

A.3.b.
$\overrightarrow{E}=E(z)\overrightarrow{k}+{{E}_{r}}\overrightarrow{{{u}_{r}}}=\frac{\sigma }{{{\varepsilon }_{0}}}\left( 1-\frac{z}{\sqrt{{{a}^{2}}+{{z}^{2}}}} \right)\overrightarrow{k}+\frac{\sigma {{a}^{2}}r}{2{{\varepsilon }_{0}}{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}\overrightarrow{{{u}_{r}}}=\frac{\sigma }{{{\varepsilon }_{0}}}(1-\cos \theta )\overrightarrow{k}+\frac{\sigma r}{2a{{\varepsilon }_{0}}}{{\sin }^{3}}\theta \overrightarrow{{{u}_{r}}}$

A.4.La densité de charges ne peut être en fait uniforme sur tout le disque notamment au bord (pouvoir des pointes) où la densité surfacique est en fait plus importante qu'au voisinage de l'axe Oz..
B.1.a.Le disque B porte des charges sur sa face supérieure où existe une force de pression électrostatique qui devra dépasser son poids pour permettre le décollage . Soit $\frac{{{\sigma ^2}}}{{2{\varepsilon _{\rm{0}}}}}.\pi \;{{\rm{b}}^{\rm{2}}}\; > \;{\rm{mg = }}\pi \;{{\rm{b}}^{\rm{2}}}\;{\rm{e}}\;\rho \;{\rm{g}}$ donc ${\sigma ^{}} > \;\sqrt {2{\varepsilon _{\rm{0}}}\;\rho \;{\rm{e}}\;{\rm{g}}}$ c'est-à-dire , à l'aide de A.1.b.

${{\rm{V}}_{\rm{0}}}\; > \;\frac{{\rm{a}}}{{{\varepsilon _{\rm{0}}}}}$$\sqrt {2{\varepsilon _{\rm{0}}}\;\rho \;{\rm{e}}\;{\rm{g}}}$ = a$\sqrt {\frac{{2eg\rho }}{{{\varepsilon _{\rm{0}}}}}}$ = Vs

B.1.b.Application numérique : Vs = 190 kV.
B.2.Le disque B emporte la charge q =$\sigma$ $\pi \,{{\rm{b}}^{\rm{2}}}$ alors que le disque A maintenu au même potentiel Vo = Vs conserve la densité surfacique $\sigma$ et crée donc le même champ $\mathop {\rm{E}}\limits^ \to$ (voir A.1.a).

La position d'équilibre de B implique que mg = qE = $\sigma$ $\pi \,{{\rm{b}}^{\rm{2}}}$$\frac{\sigma }{{{\varepsilon _0}}}\left( {1\; - \;\cos \theta } \right)$ = 2mg$\left( {1\; - \;\cos \theta } \right)$ .Donc cos$\theta$ = 0,5

soit $\theta$ = 60° ou z = a /$\sqrt 3$

Lorsque z croit, E décroit donc le poids l'emporte sur la force électrostatique et le disque descend; lorsque z décroit, E croit et la force électrostatique l'emporte ce qui fait remonter le disque.D'où stabilité de l'équilibre .
B.3.a.Au voisinage de la position d'équilibre sur l'axe Oz, seule la composante Er de $\mathop {\rm{E}}\limits^ \to$ agit sur le disque B
$\overrightarrow{F}=q{{E}_{r}}\overrightarrow{{{u}_{r}}}=S\pi {{b}^{2}}\frac{\sigma {{a}^{2}}}{2{{\varepsilon }_{0}}{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}\overrightarrow{{{r}_{G}}}=\frac{\pi {{b}^{2}}{{\varepsilon }_{0}}}{{{2}^{{}^{5}/{}_{2}}}{{a}^{3}}}V_{S}^{2}\overrightarrow{{{r}_{G}}}$
après remplacement de z par sa valeur à l'équilibre tirée de B.2.
B.3.b.Cette force orthogonale à l'axe Oz est centrifuge ce qui produit une instabilité de l'équilibre.

II.Lévitation par interaction magnétostatique

C.1.Rappels du cours : champ magnétique créé sur l'axe d'une bobine plate $\overrightarrow{B}=\frac{{{\mu }_{0}}N{{i}_{1}}}{2a}{{\sin }^{3}}q\overrightarrow{k}=\frac{{{\mu }_{0}}N{{i}_{1}}}{2}\frac{{{a}^{2}}}{{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}\overrightarrow{k}$
C.2.a.Le flux de $\mathop {\rm{B}}\limits^ \to$ sortant du petit cylindre étant nul , on trouve la même relation qu'avec le champ $\mathop {\rm{E}}\limits^ \to$ :
${{B}_{r}}=-\frac{r}{2}\frac{\partial B}{\partial z}=-\frac{r}{2}\frac{{{\mu }_{0}}N{{i}_{1}}{{a}^{2}}}{2}\frac{d}{dz}\left[ {{\left( {{a}^{2}}+{{z}^{2}} \right)}^{-{}^{3}/{}_{2}}} \right]=\frac{3}{4}{{\mu }_{0}}N{{i}_{1}}{{a}^{2}}\frac{rz}{{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}$

C.2.b.Avec 2$\alpha$ = 2$\beta$ i1= $\frac{{\partial \;{\rm{B}}}}{{\partial \;{\rm{z}}}}$, on obtient

Br = - r $\alpha$

et à l'aide de C.2.a,

$\alpha$ = - $\frac{3}{4}\frac{{{\mu _{\rm{0}}}{\rm{N}}{{\rm{i}}_{\rm{1}}}}}{{{{\rm{a}}^{\rm{2}}}}}\cos \left( \theta \right){\sin ^4}\left( \theta \right)$

C.3.a.D'après C.2.a, on trouve au centre de l'anneau : $B(P)=\frac{{{\mu }_{0}}{{i}_{2}}}{2b}$ ; ce champ étant supposé uniforme sur le plan de l'anneau,

le flux propre est ${\Phi _{22}}$ = B$\pi \;{{\rm{b}}^{\rm{2}}}$ = $\frac{{{\mu _{\rm{0}}}\;\pi \;{\rm{b}}\;{{\rm{i}}_{\rm{2}}}}}{{\rm{2}}}$ = L i2 , donc

L = $\frac{{{\mu _{\rm{0}}}\;\pi \;{\rm{b}}}}{{\rm{2}}}$

C.3.b.Application numérique L = 2.10-9 ${\pi ^2}$ = 1,97.10-8 H.

C.3.c.Le flux mutuel est ${\Phi _{12}}$ = $\pi \;{{\rm{b}}^{\rm{2}}}$ B1 = $\pi \;{{\rm{b}}^{\rm{2}}}$ $\frac{{{\mu _{\rm{0}}}{\rm{N}}{{\rm{i}}_{\rm{1}}}}}{{{\rm{2a}}}}{\sin ^3}\theta$ = M i1

soit M = $\frac{{{\mu _{\rm{0}}}\;{\rm{N}}\pi \;{{\rm{b}}^{\rm{2}}}}}{{{\rm{2a}}}}{\sin ^3}\theta$

et

$\frac{{\rm{M}}}{{\rm{L}}}$ = $\frac{{{\rm{N}}\;{\rm{b}}}}{{\rm{a}}}{\sin ^3}\theta$

C.4.a.La force de Laplace dérive de l'énergie d'interaction - i2${\Phi _{12}}$entre l'anneau et la bobine :
$\mathop {\rm{F}}\limits^ \to$ = $\mathop {{\rm{grad}}}\limits^ \to \left( {{{\rm{i}}_{\rm{2}}}{\Phi _{12}}} \right)$ = i2$\frac{{\partial \;{\Phi _{12}}}}{{\partial \;{\rm{z}}}}\mathop {\rm{k}}\limits^ \to$ = ${{\rm{i}}_{\rm{2}}}\;\pi \;{{\rm{b}}^{\rm{2}}}\frac{{\partial \;{\rm{B}}}}{{\partial \;{\rm{z}}}}\mathop {\rm{k}}\limits^ \to$. Donc $\mathop {\rm{F}}\limits^ \to$ = 2 $\pi \;{{\rm{b}}^{\rm{2}}}\;{{\rm{i}}_{\rm{2}}}\;\alpha \mathop {\rm{k}}\limits^ \to$
C.4.b.La lévitation est possible si la force de Laplace est dirigée vers le haut. Si i1 > 0, alors $\alpha$ < 0, donc il faut i2 < 0.

D.1.Le schéma équivalent de l'anneau comporte un générateur de f.é.m. e = - $\frac{{{\rm{d}}{\Phi _{\rm{2}}}}}{{{\rm{dt}}}}$ = -L$\frac{{{\rm{d}}{{\rm{i}}_{\rm{2}}}}}{{{\rm{dt}}}}$ - M$\frac{{{\rm{d}}{{\rm{i}}_{\rm{1}}}}}{{{\rm{dt}}}}$ en série avec une résistance R. d'où l'équation différentielle : L $\frac{{{\rm{d}}{{\rm{i}}_{\rm{2}}}}}{{{\rm{dt}}}}$ + R i2 = - M $\frac{{{\rm{d}}{{\rm{i}}_{\rm{1}}}}}{{{\rm{dt}}}}$ (R + jL$\omega$)$\underline {{{\rm{i}}_{\rm{2}}}}$= - jM$\omega$$\underline {{{\rm{i}}_{\rm{1}}}}$ et $\underline {{{\rm{i}}_{\rm{2}}}}$ = $\frac{{ - {\rm{j M }}\omega \;\underline {{{\rm{i}}_{\rm{1}}}} }}{{{\rm{R + jL}}\omega }}$ Avec i1 = I0 cos($\omega$t), on a i2 = A cos($\omega$t + $\varphi$) avec A = $\frac{{{\rm{M}}\omega \;{{\rm{I}}_{\rm{0}}}}}{{\sqrt {{{\rm{R}}^{\rm{2}}} + \;{{\rm{L}}^{\rm{2}}}{\omega ^2}} }}$ $\varphi$ = - $\frac{\pi }{2}$ - Arg$\left( {{\rm{R}}{\rm{ + j L}}\omega } \right)$ .

cos($\varphi$) = - $\frac{{{\rm{L}}\omega }}{{\sqrt {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} }}$ et sin ($\varphi$) = - $\frac{{\rm{R}}}{{\sqrt {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} }}$ . Avec R = L$\omega$ on obtient $\varphi$ = - $\frac{{3\pi }}{4}$
D.2. < i1.i2> = < I0Acos(.$\omega$t).cos($\omega$t+$\varphi$) > = $\frac{1}{2}$AI0 cos($\varphi$) = - $\frac{{{\rm{LMI}}_{\rm{0}}^{\rm{2}}{\omega ^2}}}{{2\left( {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} \right)}}$

La force moyenne exercée sur l'anneau est ainsi , d'après C.4.a., < $\mathop {\rm{F}}\limits^ \to$> = < $\pi \;{{\rm{b}}^{\rm{2}}}\;{{\rm{i}}_{\rm{2}}}\;\beta \;{{\rm{i}}_{\rm{1}}}\mathop {\rm{k}}\limits^ \to$>

< $\mathop {\rm{F}}\limits^ \to$> = $\frac{{{\rm{ - }}\pi \;{{\rm{b}}^{\rm{2}}}\beta \;{\rm{LMI}}_{\rm{0}}^{\rm{2}}{\omega ^2}}}{{\left( {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} \right)}}\mathop {\rm{k}}\limits^ \to$

D.3.L'équilibre de l'anneau implique que < $\mathop {\rm{F}}\limits^ \to$> - mg $\mathop {\rm{k}}\limits^ \to$ = $\mathop 0\limits^ \to$ soit $\frac{{{\rm{ - }}\pi \;{{\rm{b}}^{\rm{2}}}\beta \;{\rm{LMI}}_{\rm{0}}^{\rm{2}}{\omega ^2}}}{{\left( {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} \right)}}$ - mg = 0 avec $\beta$ < 0 .
D.4.On pose F = < $\mathop {\rm{F}}\limits^ \to$>.$\mathop {\rm{k}}\limits^ \to$ et on utilise les expressions de M (C.3.c) et de $\beta$ (C.2.b) . On obtient :

F =$\frac{{{\rm{3}}{\pi ^2}\;\mu _{\rm{0}}^{\rm{2}}\;{{\rm{a}}^{\rm{4}}}\;{{\rm{b}}^{\rm{4}}}{{\rm{N}}^{\rm{2}}}{\rm{LI}}_{\rm{0}}^{\rm{2}}{\omega ^2}}}{{8\left( {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} \right)}}$$\frac{{\rm{z}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} \right)}^4}}}$ =$\frac{3}{8}\pi \;{\mu _{\rm{o}}}\;{{\rm{N}}^{\rm{2}}}{\rm{I}}_{\rm{o}}^{\rm{2}}{{\rm{a}}^{\rm{4}}}{{\rm{b}}^{\rm{3}}}$ $\frac{{\rm{z}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} \right)}^4}}}$ soit F = $\frac{{{\rm{3}}{\pi ^2}\;\mu _{\rm{0}}^{\rm{2}}\;{{\rm{b}}^{\rm{4}}}{{\rm{N}}^{\rm{2}}}{\rm{LI}}_{\rm{0}}^{\rm{2}}{\omega ^2}}}{{8{{\rm{a}}^{\rm{3}}}\left( {{{\rm{R}}^{\rm{2}}} + {{\rm{L}}^{\rm{2}}}{\omega ^2}} \right)}}$$\cos \left( \theta \right){\sin ^7}\left( \theta \right)$ = $\frac{3}{{8{{\rm{a}}^{\rm{3}}}}}\pi \;{\mu _{\rm{o}}}\;{{\rm{N}}^{\rm{2}}}{\rm{I}}_{\rm{o}}^{\rm{2}}{{\rm{b}}^{\rm{3}}}$$\cos \left( \theta \right){\sin ^7}\left( \theta \right)$

F sera maximale lorsque $\frac{{\rm{z}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} \right)}^4}}}$ sera maximum soit $\frac{{\rm{d}}}{{{\rm{dz}}}}\left( {\frac{{\rm{z}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} \right)}^4}}}} \right)$= $\frac{{{{\rm{a}}^{\rm{2}}} - 7{{\rm{z}}^{\rm{2}}}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + {{\rm{z}}^{\rm{2}}}} \right)}^5}}}$ = 0 donc pour $z=\pm {}^{a}/{}_{\sqrt{7}}$ ce qui donne

Fmax = $\frac{3}{{8\sqrt 7 }}\pi \;{\mu _{\rm{o}}}\;{{\rm{N}}^{\rm{2}}}{\rm{I}}_{\rm{o}}^{\rm{2}}{{\rm{a}}^{\rm{4}}}{{\rm{b}}^{\rm{3}}}$$\frac{{\rm{a}}}{{{{\left( {{{\rm{a}}^{\rm{2}}} + \frac{{{{\rm{a}}^{\rm{2}}}}}{7}} \right)}^4}}}$ Fmax = $\frac{{{\rm{3}}\pi \;\mu _{\rm{0}}^{}\;{{\rm{b}}^{\rm{3}}}{{\rm{N}}^{\rm{2}}}{\rm{I}}_{\rm{0}}^{\rm{2}}}}{{8\sqrt 7 {{\rm{a}}^{\rm{3}}}}}$$\frac{{\rm{1}}}{{{{\left( {1 + \frac{{\rm{1}}}{7}} \right)}^4}}}$

Si mg > Fmax , il n'y a aucun équilibre possible ; si mg = Fmax, il y en a une ; si mg < Fmax, alors il y en a deux mais seule la plus grande valeur (z2) de z est stable.
D.5.On peut réaliser la lévitation en disposant sur un support (en plastique par exemple), l'anneau à une distance de la bobine légèrement supérieure à ${{z}_{m}}{}^{a}/{}_{\sqrt{7}}$. On fait alors croitre lentement le courant Io : lorsque Fmax dépasse mg, l'anneau est entrainé vers le haut et suit sa position d'équilibre (z2), qui dépend de Io, et oscille avec une faible amplitude.

D.6.a et b..Fmax, > mg $\Rightarrow$Io > $\sqrt {\frac{{8\sqrt 7 {{\left( {1 + \frac{1}{7}} \right)}^4}{{\rm{a}}^{\rm{3}}}{\rm{mg}}}}{{3\pi \;\mu _o^{}\;{{\rm{N}}^{\rm{2}}}{{\rm{b}}^{\rm{3}}}}}}$ = Im avec R = L$\omega$ . Soit numériquement Im = 78,1 A.
${{i}_{2,eff}}=\frac{M\omega {{I}_{m}}}{\left( \sqrt{{{R}^{2}}+{{L}^{2}}{{\omega }^{2}}} \right)\sqrt{2}}=\frac{M}{2L}{{I}_{m}}=\frac{Nb}{2}\frac{{{a}^{2}}}{{{\left( {{a}^{2}}+z_{m}^{2} \right)}^{{}^{3}/{}_{2}}}}=\frac{Nb}{2}\frac{{{I}_{m}}}{{{\left( 1+\frac{1}{7} \right)}^{{}^{3}/{}_{2}}}}$. Soit numériquement i2,eff = 320 A.
L'effet Joule produit dans l'anneau est donc très intense ce qui risque de l'échauffer et de le faire fondre ce qui justifie la nécessité d'utiliser un matériau supraconducteur où l'effet Joule sera nul.
D'après C.1, on a $B({{z}_{m}})=\frac{{{\mu }_{0}}N{{i}_{1}}}{2}\frac{{{a}^{2}}}{{{\left( {{a}^{2}}+z_{m}^{2} \right)}^{{}^{3}/{}_{2}}}}\approx \frac{{{\mu }_{0}}N{{I}_{m}}}{2a}\frac{1}{\left( 1+\frac{1}{7} \right){}^{3}/{}_{2}}$
B(zm) = 40,2 mT.
D.6.c.Si l'anneau s'incline, le flux magnétique créé par la bobine diminue et l'énergie d'interaction croit : l'anneau est alors soumis à un couple qui le ramène dans le flux maximum . Il y a stabilité de l'équilibre.
E.1.On part de l'équation du D.1 avec R = 0, donc e = - L $\frac{{{\rm{d}}{{\rm{i}}_{\rm{2}}}}}{{{\rm{dt}}}}$ - M $\frac{{{\rm{d}}{{\rm{i}}_{\rm{1}}}}}{{{\rm{dt}}}}$ = 0. En intégrant , on a Li2 + Mi1 = constante = 0 (à t = 0).

Soit	i2 = - $\frac{{\rm{M}}}{{\rm{L}}}{{\rm{i}}_{\rm{1}}}$ = -.$\frac{{\rm{M}}}{{\rm{L}}}{{\rm{I}}_{\rm{o}}}$.

E.2.D'après C.4.a., on a $\overrightarrow{F}={{i}_{2}}\pi {{b}^{2}}\frac{3}{2}\frac{{{\mu }_{0}}N{{I}_{0}}{{a}^{2}}z}{{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}\overrightarrow{k}=\frac{3}{2}{{\mu }_{0}}\pi {{N}^{2}}I_{0}^{2}{{a}^{4}}{{b}^{3}}\frac{z}{{{\left( {{a}^{2}}+{{z}^{2}} \right)}^{{}^{3}/{}_{2}}}}\overrightarrow{k}$
Le graphe est donc le même que celui de D.4 mais la force exercée est 4 fois plus grande. L'équilibre est obtenu lorsque mg = F pour la valeur la plus grande de z (z2).

E.3.a. Io > 0 $\Rightarrow$ i2 < 0 donc le moment magnétique de l'anneau est opposé au champ magnétique créé par la bobine.

E.3.b. $\mathop {\rm{B}}\limits^ \to$ et $\mathop {\rm{M}}\limits^ \to$ étant opposés, l'énergie d'interaction de l'anneau (- $\mathop {\rm{M}}\limits^ \to$.$\mathop {\rm{B}}\limits^ \to$) dans le champ magnétique de la bobine est positive et maximale donc il y a instabilité de l'équilibre. On peut réaliser le champ uniforme $\mathop {{{\rm{B}}_{\rm{e}}}}\limits^ \to$ à l'aide de bobines d'Helmholtz d'axes parallèles à Oz et parcourues par un courant constant de sens opposé à Io.
Pour ne pas modifier le courant i2 dans l'anneau, on peut créer $\mathop {{{\rm{B}}_{\rm{e}}}}\limits^ \to$ avant de rendre le matériau supraconducteur (à température ordinaire). On le refroidit ensuite et on augmente i1 de O à Io lorsque l'état supraconducteur est atteint.
$\mathop {{{\rm{B}}_{\rm{e}}}}\limits^ \to$ doit donc être de même sens que $\mathop {\rm{M}}\limits^ \to$ pour stabiliser l'anneau.

III.Oscillations mécaniques de l'anneau.

F.1.On développe le champ magnétique $\mathop {\rm{B}}\limits^ \to$(N) au voisinage du point C où il vaut $\mathop {{{\rm{B}}_{\rm{o}}}}\limits^ \to$.

Soit : $\mathop {\rm{B}}\limits^ \to$(N) = $\mathop {{{\rm{B}}_{\rm{o}}}}\limits^ \to$ + $\left( {{\rm{Z - }}{{\rm{Z}}_{\rm{o}}}} \right)\frac{{\partial \;{{\rm{B}}_{\rm{o}}}}}{{\partial \;{\rm{z}}}}\mathop {\rm{k}}\limits^ \to$ + Br(N) $\mathop {{{\rm{u}}_{\rm{r}}}}\limits^ \to$ $\approx$ $\mathop {{{\rm{B}}_{\rm{o}}}}\limits^ \to$ + 2$\alpha$($\mathop {{\rm{CN}}}\limits^ \to .\mathop {\rm{k}}\limits^ \to$)$\mathop {\rm{k}}\limits^ \to$ - r$\alpha$$\mathop {{{\rm{u}}_{\rm{r}}}}\limits^ \to$

$\mathop {\rm{B}}\limits^ \to$(N)= $\mathop {{{\rm{B}}_{\rm{o}}}}\limits^ \to$ + 2$\alpha$ $\mathop {{\rm{CN}}}\limits^ \to$ - 3$\alpha$$\mathop {\rm{r}}\limits^ \to$

F.2.A l'aide de la relation fondamentale de la dynamique projetée sur Oz et en posant $\varepsilon$ = $\left( {{{\rm{Z}}_{\rm{o}}}{\rm{ - }}{{\rm{Z}}_{{\rm{eq}}}}} \right)$, on peut écrire :
m $\mathop {{Z_{\rm{o}}}}\limits^{..}$ = m$\mathop \varepsilon \limits^{..}$ = - mg + $\mathop {{{\rm{F}}_{\rm{L}}}}\limits^ \to$.$\mathop {\rm{k}}\limits^ \to$ = - mg - 2$\alpha$${\pi ^2}\;{{\rm{b}}^{\rm{4}}}\frac{{\left( {{{\rm{B}}_{\rm{o}}} + \;2\alpha \;{{\rm{Z}}_{\rm{o}}}} \right)}}{{\rm{L}}}$ = - $\frac{{4{\alpha ^2}\;{\pi ^2}\;{{\rm{b}}^{\rm{4}}}\varepsilon }}{{\rm{L}}}$ puisque l'anneau est en équilibre pour $\varepsilon$ = 0.

Il vient $\mathop \varepsilon \limits^{..}$ + $\frac{{4{\alpha ^2}\;{\pi ^2}\;{{\rm{b}}^{\rm{4}}}}}{{{\rm{mL}}}}$ $\varepsilon$ = 0. Donc la période des petites oscillations est

T = $\frac{{\sqrt {{\rm{mL}}} }}{{\alpha \;{{\rm{b}}^{\rm{2}}}}}$

Concours Physique Concours Commun TPE 1994 (Énoncé)

Ministère de l'équipement, des transports et du tourisme

concours commun 1994 entpe,ensg,entm,enstimd

composition de physique commune
Temps accordé : 4 heures
(7 pages)
PREMIER PROBLÈME - ÉLECTRONIQUE
Les trois parties sont indépendantes
I Référence de tension à diode Zener
On considère une diode Zéner D_z, dont la caractèristique donnée figure 1 est linéaire par morceaux : zone 1 : branche directe ; zone 2 : branche bloquée ; zone 3 : régime d'avalanche. Cette diode est utilisée dans le montage de la figure 2 qui correspond au plus simple des régulateurs de tension.

I 1) Etablir l'équation donnant la tension V₂ aux bornes de la charge en fonction de la tension d'entrée V₁ et du courant traversant la charge I₂. On distinguera les trois modes de fonstionnement de D_z en précisant les domaines de validité de V₂ correspondants.

I 2) En déduire la caractéristique de régulation aval : V₂ =f(I₂) à tension d'entrée V₁ positive ; préciser les pentes de chacune des parties de la courbe ; quelle doit-être la charge quand le point de fonctionnement est dans le zone 1 directe ?
Quelle est la branche utilisée en régulateur de tension ?
On précise que V_d est de l'ordre de 0,6V, V_z de quelques dizaines de volts, R_z et R_d sont faibles devant R ,
et R_z est très faible.
I 3) En déduire aussi la caractéristique de régulation amont V₂ = g(V₁) à courant I₂ donné positif. Quelle est la branche utilisée en régulateur de tension ?
I 4) Donner dans la zone de régulation de tension l'expression des coefficients de régulation S et ρ définis par :
$\Delta {V_2} = S\Delta {V_1}{\rm{ }} - {\rm{ }}\rho \Delta {I_2}$
pour des variations de V₁ , I₂ notées ΔV₁ et ΔI₂ .
II Fonctions à seuil
En réalité la caractéristique d'une diode Zener n'est pas linéaire par morceaux et il y a des arrondis dans les courbes obtenues. On peut diminuer ces défauts en utilisant un montage à amplificateur opérationnel.
Soit le montage de la figure 3 dans lequel les diodes à jonction sont idéales (suivant la caractéristique de la figure 4) et l'amplificateur est idéal et fonctionne en régime linéaire.
II 1) On suppose la tension d'entrée E₁ positive;
1 a) Montrer que la tension V_S ne peut être strictement positive.
1 b) Montrer également qu'elle ne peut être strictement négative.
1 c) En déduire V_S .

II 2) On suppose E₁ négative ; calculer V_S . Interpréter.
II 3) Tracer la caractèristique V_S en fonction de E₁ .
II 4) Dans cette question on suppose que l'amplificateur, non idéal, est caractérisé par une tension de décalage
en entrée E_d et des courants de polarisation I_P+ et I_p-.
4 a) Donner, en régime linéaire, le schéma équivalent de l'amplificateur.
4 b) Donner les ordres de grandeurs de E_d , I_P+ et I_p-. (On pourra supposer que l'amplificateur est un 741 ).
4 c) Evaluer alors la tension V_S quand E₁ positive.

II 5) Soit le circuit inverseur représenté sur la figure 5 dans lequel l'amplificateur en régime linéaire a un coefficient d'amplification µ. Calculer le gain V_S/E ( rapport des tensions de sortie et d'entrée ) en fonction de R₁ , R₂ et µ . Montrer qu'on peut l'écrire sous la forme : gain idéal / (1 + 1/µb).
Donner les valeurs de b et du gain idéal.
Interpréter.

II 6) On considère à nouveau le circuit de la figure 3 dont les diodes sont représentées cette fois par la caractéristique de la figure 6 et dont l'amplificateur a un coefficient d'amplification µ. On suppose E₁ négative : calculer V_S et montrer qu'on peut mettre cette tension sous la forme :
$Vs = \frac{{{V_0}}}{{1 + K(1 + g({i_2})/{V_S})}}$
Donner les valeurs de K et V₀ ; comparer au résultat de II 2 et interpréter en vous aidant éventuellement de la question précédente II 5.

II 7) Conclure sur la fonction seuil étudiée ici.

III Fonctions à seuils à plusieurs cassures.
Dans cette partie les diodes sont idéales (caractéristique figure 4 ) et les amplificateurs sont tous idéaux et fonctionnent en régime linéaire.
III 1) Soit le circuit de la figure 7 . Calculer V_S (tension en S) en fonction de V_S1 et V_S2 (tensions en S₁ et S₂).
III 2) Soit le circuit de la figure 8. Calculer la tension V_S1 en fonction de E et V₁ (V₁ est une tension imposée positive).
III 3) Soit le circuit de la figure 9. Calculer de même, la tension V_S2 en fonction de E et V₂ (V₂ est une tension imposée positive).
III 4) Soit le montage de la figure 10. Calculer V_S ; tracer la caractéristique V_S en fonction de E. Conclure en précisant le fonctionnement global du montage et son intérêt.
III 5) Calculer la valeur de l'impédance de sortie du montage 10.

DEUXIÈME PROBLÈME - MÉCANIQUE
On considère une plaque plane (P) homogène, d'épaisseur négligeable, en forme de triangle équilatéral ABC, de côté a et de hauteur h, de masse M. On note $\vec Z{\rm{ }}$la verticale descendante. (figure 1).

On donne M = 300g, a= 15 cm.
Le but du problème sera d'étudier deux mouvements de cette plaque.
- Une rotation autour d'un axe porté par un coté du triangle.
- Une rotation autour d'un axe Gz.

I Étude préliminaire
I 1) Déterminer la position du centre d'inertie G de la plaque (P). (AG en fonction de h).
I 2) Déterminer en fonction de h le moment d'inertie I(Ax) de (P) par rapport à l'axe Ax, parallèle au côté BC et passant par A.
I 3) Déterminer en fonction de h, le moment d'inertie I(AB) de (P) par rapport à l'axe AB. Application numérique.
I 4) Déterminer en fonction de h, le moment d'inertie K(Gz) de (P) par rapport à l'axe Gz passant par G et perpendiculaire au plan de la plaque. Application numérique.
II Rotation autour d'un côté du triangle.
On suppose que la plaque est horizontale, suspendue par trois câbles verticaux, de longueur L constante ( figure 2) reliés respectivement aux trois sommets du triangle, supposés de masse négligeable et sans torsion.
L = 10 cm.
A l'instant t = 0, le câble relié à C est rompu de sorte que le triangle se met à tourner autour de l'axe AB que l'on supposera immobile et asurant une liaison parfaite. On note α l'angle du plan de (P) avec la verticale $\vec Z{\rm{ }}$
et $\vec g{\rm{ }}$l'accélération de la pesanteur supposée uniforme. Trouver la relation entre la vitesse angulaire $\dot \alpha {\rm{ }}$et
l'angle α à tout instant.
Calculer le module de l'accélération de G quand la plaque passe à la position verticale. Application numérique (g = 9,81 S I )

III Mouvement de "vissage".

On revient au montage de la figure 2 ; à partir de la position verticale des câbles, on effectue un mouvement de "vissage " d'axe Gz c'est à dire que le triangle reste à tout moment dans un plan horizontal, le point G se déplaçant sur l'axe Gz vertical fixe et que toute droite liée à (P) tourne d'un même angle .Ce mouvement correspond à une rotation autour d'un axe Gz.
On note A₀ , B₀ ,C₀ ,G₀ les positions initiales des points A, B, C, G ; on note z = 0 le plan d'attache des câbles
(z(G₀) = L); O est la projection de G₀ sur le plan z = 0 et on note θ l'angle (G₀A₀ , GA) compté positivement autour de Oz.
III-1) Ecrire la relation entre z(G) et l'angle θ tradfuisant que les fils ont une longueur constante.
III 2) Ecrire l'énergie cinétique de (P) en fonction de $\dot z{\rm{ et }}\dot \theta {\rm{ }}$et des constantes.
III 3)Ecrire l'équation différentielle du mouvement dans l'hypothèse de petits mouvements et la résoudre.
Application numérique : Calculer la période.

Concours Physique Concours Commun P’ Physique II 1994 (Énoncé)

A 94 PHYS. II - P'
ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES,
ÉCOLES NATIONALES SUPÉRIEURES DE L'AÉRONAUTIQUE ET DE L'ESPACE,
DE TECHNIQUES AVANCÉES, DES TÉLÉCOMMUNICATIONS,
DES MINES DE PARIS, DES MINES DE SAINT-ÉTIENNE, DES MINES DE NANCY,
DES TÉLÉCOMMUNICATIONS DE BRETAGNE,
ÉCOLE POLYTECHNIQUE
(OPTION T. A.)
CONCOURS D'ADMISSION 1994
PHYSIQUE
DEUXIÈME ÉPREUVE
OPTION P'
(Durée de l'épreuve : 3 heures)
Les candidats sont priés de mentionner de façon apparente sur la première page de la copie :
PHYSIQUE II - P’.
L'énoncé de cette épreuve, particulière aux candidats de l'option P’, comporte 7 pages.
Tout résultat fourni dans l'énoncé peut être utilisé pour les questions ul­térieures, même s'il n'a pas été démontré. Il est loisible aux candidats d’utiliser la notation vectorielle avec flèches : $\vec V$ pour ${\bf{V}}$.
Première partie: Polarisabilité d'un diélectrique en régime sinusoïdal
Le modèle classique le plus simple de diélectrique est celui de "la charge élastiquement liée" ; on y considère le diélec­trique comme formé d'une collection de porteurs de charges (ou, succinctement, charges), identiques entre eux, de masse $m$ et liés à leurs posi­tions d'équilibre respectives par la force harmonique ${\bf{F}} = - k\,{\bf{OM}} = - m\omega _0^2\,{\bf{OM}}$ où ${\bf{r}} = {\bf{OM}}$ est le vecteur écart par rapport à la posi­tion d'équilibre O. Le terme de "frottement fluide" ${\bf{f}} = - m\eta {\bf{V}} = - m\eta \frac{{d\left( {{\bf{OM}}} \right)}}{{dt}}$ traduira grossièrement ici les diverses sources de perte. On suppose qu'une charge liée, de charge $q$ est soumise au champ électrique sinu­soïdal représenté en notation complexe par ${\bf{E}} = {E_0}\left( {\exp j\omega t} \right){{\bf{\hat u}}_{\bf{x}}}$, où ${{\bf{\hat u}}_{\bf{x}}}$ est le vecteur unitaire de la direction x. En ré­gime permanent forcé, l’expression du déplacement de cette charge est ${\bf{r}} = r\left( {\exp j\omega t} \right){{\bf{\hat u}}_{\bf{x}}}$, où $r = r\left( \omega \right)$ est un nombre complexe.
1) Déduire de l’équation différentielle du mouvement l’équation algébrique satisfaite par $r\left( \omega \right)$. Résoudre cette équation en donnant l’expression de $r\left( \omega \right)$.

2) Le moment dipolaire microscopique ${\bf{p}}$ lié à la charge $q$ étant ${\bf{p}} = q{\bf{OM}}$, montrer que ${\bf{p}}$ s'écrit (en notation complexe) : ${\bf{p}} = {\varepsilon _0}\alpha {\bf{E}}$, où $\alpha \left( \omega \right)$est la polarisabilité complexe. Donner l'expres­sion de $\alpha \left( \omega \right)$ en fonction des données et de la pulsation $\omega$ du champ.
3) Rappeler le lien qualitatif entre champ local et champ macroscopique dans un diélectrique.
Le milieu considéré est électriquement neutre et de moment dipolaire permanent nul. On suppose en outre que toutes les autres charges sont immobiles, c’est-à-dire que seules les charges élastiquement liées contribuent à la polarisation du milieu.
4) On note ${N_0}$ le nombre de charges liées par unité de volume et $\bf{P} = \sum\limits_{{\text{charges  liées }} i} {q\bf{r}_i} = {\varepsilon _0}\chi \bf{E}$ le vec­teur polari­sa­tion (macroscopique) du milieu, ce qui définit la susceptibilité complexe $\chi$. Montrer que $\chi = {N_0}\alpha$ et en déduire l’expression de la permittivité diélec­trique relative ${\varepsilon _r} = {\varepsilon _r}\left( \omega \right)$ :
$\left( A \right)\quad \quad {\varepsilon _r}\left( \omega \right) = 1 + \frac{{{N_0}{q^2}}}{{m{\varepsilon _0}}}\frac{1}{{\omega _0^2 - {\omega ^2} + j\eta \omega }}$.
5) Considérations numériques : on veut comparer la polarisation induite dans un matériau par un champ électrique (expérimentalement accessible !) à la polarisation permanente dans un matériau po­laire. Laquelle de ces deux polarisations est la plus élevée ? Voici quelques indications : La polarisa­bi­lité du carbone à très basse fréquence est ${\alpha _c} = {1,7.10^{ - 40}}$SI. Préciser cette unité. Celle de l’hydro­gène est ${\alpha _H} = {0,7.10^{ - 40}}$SI. Commenter le fait que la polarisabilité de CH4 soit ${\alpha _{C{H_4}}} = {2,9.10^{ - 40}}$SI. Le moment dipolaire des molécules d’un matériau spontanément polarisé a pour valeur typique $p = {6.10^{ - 30}}\;C.m$. Est-il légitime de supposer que, dans des conditions standard de température, tous les moments dipolaires pointent dans la même direction (à la température ambiante, l’énergie ther­mique ${k_B}T$ vaut environ $4 \times {10^{ - 21}}J$) ?

Deuxième partie : rayonnement d'une plaque mince diélectrique
On considère (fig.1) une plaque diélectrique, infinie, homogène, occupant le plan Oxy et d'épaisseur $\Delta z$ très faible devant la longueur d'onde $\lambda$dans le vide du rayonnement en présence. Cette plaque étant placée dans le vide de matière, des sources éloignées envoient sur elle une onde électroma­gnétique plane pro­gressive sinusoïdale, de vecteur d'onde ${\bf{k}} = k{{\bf{\hat u}}_{\bf{z}}} = \frac{\omega }{c}{{\bf{\hat u}}_{\bf{z}}} = \frac{{2\pi }}{\lambda }{{\bf{\hat u}}_{\bf{z}}}$, ($c$ est la célé­rité de la lumière) et de vecteur champ électrique ${{\bf{E}}_{0i}} = {E_{0i}}{{\bf{\hat u}}_{\bf{x}}}\exp j\left( {\omega t - kz} \right)$. La polarisabilité com­plexe et la susceptibilité de la plaque sont celles du milieu étudié dans la pre­mière partie. Sous l'effet du champ électrique ${\bf{E}_{0i}}$ de l'onde incidente, le milieu va donc ac­quérir une polarisa­tion macro­sco­pique ${\bf{P}}\left( t \right)$
sinusoïdale, résultant des dipôles microscopiques $\bf{p} = {\bf{p}_\bf{0}}\exp \left( {j\omega t} \right)$ . Les di­pôles oscil­lants ainsi créés vont à leur tour rayonner eux-mêmes un champ. On veut dé­terminer ce champ.
6) On s'intéresse dans un premier temps au champ rayonné dans la région $z > 0$. Montrer, en utilisant des considérations de symétrie, que le champ rayonné “à droite” s'écrit : ${\bf{E}} = {E_x}{{\bf{\hat u}}_{\bf{x}}}$.
On rappelle que le champ électrique rayonné par un dipôle $\bf{p} = {\bf{p}_\bf{0}}\exp \left( {j\omega t} \right)$à une distance $r$ et dansune direction $\theta$ (fig. 2) s'écrit, dans la zone de rayonne­ment $\left( {r > > \lambda } \right)$ :
$\left( B \right)\quad \quad {\bf{E}}\left( {\bf{M}} \right) = \frac{{{\mu _0}}}{{4\pi }}\left( { - {\omega ^2}} \right){p_0}\frac{{\exp j\left( {\omega t - kr} \right)}}{r}\left( {\sin \theta } \right){{\bf{\hat u}}_\theta }$.

fig. 1 : Plaque mince diélectrique dans le plan Oxy. fig. 2 : Notations pour le champ dipolaire.
Pour éviter dans ce qui suit des problèmes de convergence ou de discontinuités, on suppose que la densité particulaire $N$, égale ici à la densité dipolaire, n'est pas strictement uniforme : elle est constante, égale à ${N_0}$, pour tous les points Q dans une très grande région autour d’un point O du plan choisi pour origine, puis elle tend vers zéro très lentement à l'in­fini, avec une symétrie circulaire, de fa­çon à assurer la convergence de toutes les in­tégrales rencon­trées (fig. 3).

Fig. 3 : Allure possible de la fonction $N$(ρ). fig. 4 : Notations pour le champ rayonné “à droite” par L’axe des ρ est discontinu. un dipôle du milieu, situé au point Q.
7) En utilisant les variables $s = QM$ et $\varphi = \left( {{{{\bf{\hat u}}}_{\bf{x}}},{\bf{OQ}}} \right)$ de la figure 4 et en notant ${\left[ {{{{\bf{\hat u}}}_\theta }} \right]_x}$ la pro­jec­tion sur Ox du vecteur ${{\bf{\hat u}}_\theta }$, montrer que le champ ${\bf{E}}$ en un point $M$ de l’axe Oz s'écrit :
$\left( C \right)\quad \quad {\bf{E}}\left( M \right) = \frac{{{\mu _0}}}{{4\pi }}\left( { - {\omega ^2}} \right){p_0}\left( {\Delta z} \right)\left( {\exp j\omega t} \right)\int\limits_0^{2\pi } {d\varphi } \int\limits_z^\infty {N\left( s \right)\left( {\sin \theta } \right){{\left[ {{{{\bf{\hat u}}}_\theta }} \right]}_x}\left( {\exp - jks} \right)ds} .$

8) On admet que la grandeur $N\left( s \right)\left( {\sin \theta } \right){\left[ {{{{\bf{\hat u}}}_\theta }} \right]_x}$de la relation$\left( C \right)$ varie très lente­ment sur une longueur d'onde et plus précisément que $\left| {\frac{d}{{ds}}\left\{ {N\left( s \right)\left( {\sin \theta } \right){{\left[ {{{{\bf{\hat u}}}_\theta }} \right]}_x}} \right\}} \right| < < \left| {\frac{{N\left( s \right)\left( {\sin \theta } \right){{\left[ {{{{\bf{\hat u}}}_\theta }} \right]}_x}}}{\lambda }} \right|$.
En utilisant une intégration par parties, montrer alors que le champ élec­trique rayonné en $z > 0$ s'écrit :
$\left( D \right)\quad \quad {E_x} = - \frac{1}{2}\left( {j\omega } \right)\left( {{\mu _0}c} \right)\left( {{N_0}{p_0}\Delta z} \right)\exp j\left( {\omega t - kz} \right)$.
9) Déduire de la relation $\left( D \right)$ l'expression du champ électrique rayonné pour $z < 0$.
10) Exprimer alors ${{\bf{p}}_0}$ en fonction de ${{\bf{E}}_{{\bf{0i}}}} = {E_{0i}}{{\bf{\hat u}}_{\bf{x}}}$ et de $\alpha \left( {j\omega } \right)$. En déduire que le champ élec­trique rayonné s'écrit :
$\begin{array}{l}\left( E \right)\quad \quad \left\{ \begin{array}{l}z > 0\,:\quad {E_x} = - \frac{1}{2}\left( {jk} \right)\left( {{N_0}\alpha \Delta z} \right){E_{0i}}\exp j\left( {\omega t - kz} \right),\\z < 0\,:\quad {E_x} = - \frac{1}{2}\left( {jk} \right)\left( {{N_0}\alpha \Delta z} \right){E_{0i}}\exp j\left( {\omega t + kz} \right).\end{array} \right.\\\end{array}$
11) Quelle est la nature de l'onde électromagnétique ainsi rayonnée ?
Troisième partie: propagation dans un diélectrique
On considère maintenant une onde électromagnétique sinusoïdale plane progressive de direction Oz qui arrive sur une plaque diélectrique infinie occupant le demi-espace $z > 0$. Le champ électrique de l'onde inci­dente s'écrivant encore ${{\bf{E}}_{0i}} = {E_{0i}}{{\bf{\hat u}}_{\bf{x}}}\exp j\left( {\omega t - kz} \right)$, on cherche à exprimer le champ à l'intérieur du milieu sous la forme ${\bf{E}} = {E_x}\left( z \right)\left( {\exp j\omega t} \right){{\bf{\hat u}}_{\bf{x}}}$. On rappelle les équations locales du champ électro­ma­gnétique appliquées à une onde plane de vecteur d’onde ${\bf{K}}$ :
${\bf{rotE}} = - j{\bf{K}} \wedge {\bf{E}} = - \frac{{\partial {\bf{B}}}}{{\partial t}} = - j\omega {\bf{B}}$ et ${\bf{rotB}} = - j{\bf{K}} \wedge {\bf{B}} = {\mu _0}\frac{{\partial {\bf{D}}}}{{\partial t}} = j\omega {\bf{D}} = j\omega {\varepsilon _0}{\mu _0}\left[ {1 + \chi \left( \omega \right)} \right]{\bf{E}}$,
d’où l’on déduit immédiatement la “relation de dispersion” : ${K^2} = \left( {1 + \chi } \right)\frac{{{\omega ^2}}}{{{c^2}}} = \left( {1 + \chi } \right){k^2}$. Nous mon­trons dans cette partie comment le modèle microscopique introduit dans les parties précédentes per­met de retrouver et d’interpréter ce résultat classique. On supposera dans ce qui suit que les relations établies précé­demment pour la zone de rayonnement $\left( {r > > \lambda } \right)$ sont en fait applicables partout. Il se trouve que cette manière de pro­céder est admissible ici.

12) Utilisant le fait qu’en un point d’abscisse $z$ positive (fig. 5), le champ total est la somme du champ inci­dent et du champ rayonné par les différentes lames élémentaires d'épaisseur $dz'$à la cote $z'$, à droite et à gauche du point de cote $z$, établir que le champ${E_x}\left( z \right)$ vérifie l'équation intégrale :
${E_x}\left( z \right) = {E_{0i}}\left( {\exp - jkz} \right) - \left( {E_x^ + \left( z \right) + E_x^ - \left( z \right)} \right)$, où
$\begin{array}{c}E_x^ + \left( z \right) = \frac{1}{2}\left( {jk} \right)\left( {{N_0}\alpha } \right)\left( {\exp jkz} \right)\int\limits_z^\infty {{E_x}\left( {z'} \right)\left( {\exp - jkz'} \right)dz'} \\E_x^ - \left( z \right) = \frac{1}{2}\left( {jk} \right)\left( {{N_0}\alpha } \right)\left( {\exp - jkz} \right)\int\limits_0^z {{E_x}\left( {z'} \right)\left( {\exp jkz'} \right)dz'} .\end{array}$

fig. 5 : Décomposition du diélectrique en couches élémentaires.
13) On teste sur l’équation intégrale de la question 12) la solution ${E_x}\left( z \right) = C\exp - j\tilde \beta z$, où $\tilde \beta$ est un nombre complexe. On pose aussi $\tilde \beta = \tilde nk$, ce qui définit l’indice complexe $\tilde n = n - jq$. Quel est le sens physique des réels $n$ et $q$? Quel doit être le signe de la partie imaginaire de $\tilde \beta$ ? Exprimer ${\tilde n^2}$en fonction de la susceptibilité $\chi = {N_0}\alpha$.
14) En insérant la solution physiquement acceptable dans l'équation intégrale de la question 12), montrer que la valeur de la constante adéquate $C$ est : $C = \frac{{2{E_{0i}}}}{{\tilde n + 1}}$.
15) En sommant les champs rayonnés dans la région $z < 0$ par toutes les lames minces d'épais­seur $dz'$, montrer que l'expression du champ électrique réfléchi par le diélectrique se met sous la forme : ${{\bf{E}}_{\bf{r}}} = \tilde r{E_{0i}}{{\bf{\hat u}}_{\bf{x}}}\exp j\left( {\omega t + kz} \right)$, où $\tilde r = - \frac{{\tilde n - 1}}{{\tilde n + 1}}$ est le coefficient de réflexion en amplitude.
16) Montrer que, si le coeffi­cient de frottement $\eta$ est nul, tout se passe comme si le champ total se propageait à la vitesse de phase $\frac{c}{n}$. Cela est-il vrai quelle que soit la pulsation ω ?

Quatrième partie: diffraction par un écran opaque
On considère un écran mince d’épaisseur $\Delta z$ infini suivant Oxy, situé en z = 0, formé d'un matériau diélectrique totalement opaque à la pulsation $\omega$ et on admet que le champ électromagnétique rayonné par cet écran est assimilable à celui qui a été calculé dans la deuxième partie de ce problème. Dans toute cette quatrième partie, le coefficient de frottement $\eta$ sera, pour la commodité du calcul, supposé nul.
17) En utilisant le fait que l'écran est totalement opaque, montrer que le vecteur polarisation $\bf{P} = {\bf{P}_\bf{0}}\exp \left( {j\omega t} \right)$ vérifie la relation: ${\bf{E}_{\bf{0i}}} = \frac{1}{2}\left( {j\omega } \right)\left( {{\mu _0}c} \right){\bf{P}_\bf{0}}\Delta z$.
On ôte de la plaque précédente un "bouchon" diélectrique de forme quelconque (fig. 6). On obtient ainsi un écran percé d'une ouverture de forme quelconque, supposée cependant de dimension ca­rac­téris­tique grande devant la longueur d'onde. De ce fait, on supposera que la distribution de polari­sa­tion sur la plaque percée est pratiquement la même que celle de la plaque infinie. On cherche le champ électro­magnétique à droite de la plaque percée, c'est à dire le champ diffracté par l'ouverture.

fig. 6 : Diffraction par une ouverture dans fig. 7 : Notations pour la diffraction à l’infini.
une plaque diélectrique infinie. (Dimension de l’ouverture exagérée)
18) Montrer que le champ rayonné par la plaque percée d'un trou est identique, au signe près, au champ qui serait rayonné par le "bouchon" de diélectrique tout seul avec une distribution de polarisa­tion identique à celle de la plaque infinie.
19) Soient O un point "moyen" sur l'ouverture Σ et M un point en avant de l'ouverture, éloigné et situé de telle manière que l'angle entre OM et la normale au plan reste très faible (fig. 7). Les notations étant celles de la figure 7, montrer que le champ élec­trique rayonné en avant de la plaque s'écrit :
$\left( F \right)\quad \quad {{\mathbf{E}}_{\mathbf{rayonn\acute{e}}}}=-\frac{jk}{2\pi }{{E}_{0i}}{{\mathbf{\hat{u}}}_{\theta }}$
20) Comparer l’expression du champ rayonné -relation $\left( F \right)$- à celle résultant de l’application du principe d’Huygens-Fresnel. En particulier quelle phase l'expression $\left( F \right)$ conduit-elle à attribuer aux ondes élémentaires qui interviennent dans le principe d’Huygens-Fresnel ?
On souhaite appliquer la relation $\left( F \right)$ au cas où l’ouverture est rectangulaire de côtés a et b et de centre O (fig. 8). L'écran d'observation est un plan parallèle à l’ouverture situé à la distance D de O.

fig. 8 : Diffraction à l’infini par une ouverture rectangulaire centrée.
21) Montrer que, dans le cadre de la diffraction à l'infini (et toujours dans le cas des angles petits), la relation $\left( F \right)$peut s'écrire :
$\left( G \right)\quad \quad {{\mathbf{E}}_{\mathbf{rayonn\acute{e}}}}\approx \frac{jk}{2\pi }{{E}_{0i}}{{\mathbf{\hat{u}}}_{x}}\left( \frac{\exp j\left( \omega t-kD \right)}{D} \right)\iint_{\left( \Sigma \right)}{\left( \exp jk{{{\mathbf{\hat{u}}}}_{\mathbf{d}}}.\mathbf{OQ} \right)dS\left( Q \right)}$
22) Toujours dans le cas de l'ouver­ture rectangulaire de la figure 8, calculer ${\bf{E}}$ en un point M de l'écran d'observation de coordonnées ${X_m}$ et ${Y_m}$.
23) Décrire rapidement la distribution de l’intensité lumineuse$I = \left( {{\rm{une constante}}} \right)EE*$ sur l'écran. En particulier, expliquer qualitativement pourquoi, pour une fente donnée, l'intensité lumi­neuse au centre diminue quand la longueur d'onde augmente.

Concours Physique Concours Commun M Physique II 1994 (Énoncé)

A 94 PHYS. II - M
ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES,
ÉCOLES NATIONALES SUPÉRIEURES DE L'AÉRONAUTIQUE ET DE L'ESPACE,
DE TECHNIQUES AVANCÉES, DES TÉLÉCOMMUNICATIONS,
DES MINES DE PARIS, DES MINES DE SAINT-ÉTIENNE, DES MINES DE NANCY,
DES TÉLÉCOMMUNICATIONS DE BRETAGNE,
ÉCOLE POLYTECHNIQUE
(OPTION T.A.)
CONCOURS D'ADMISSION 1994
PHYSIQUE
DEUXIÈME ÉPREUVE
OPTION M
(Durée de l'épreuve : 3 heures)
Les candidats sont priés de mentionner de façon apparente sur la première page de la copie :
PHYSIQUE II - M.
L'énoncé de cette épreuve, particulière aux candidats de l'option M , comporte 7 pages.
QUELQUES PROPRIÉTÉS CARACTÉRISTIQUES DES CAVITÉS OPTIQUES
Ce problème comporte trois parties pouvant être abordées indépendamment les unes des autres. Il concerne quelques propriétés caractéristiques des cavités optiques. Dans une première partie, on étudie la structure d’une cavité parallélépipédique fermée. Dans la deuxième partie, on étudie dans le cadre de l’optique géométrique une cavité ouverte, limitée par deux miroirs sphériques ; cette confi­gu­ration pallie certaines limitations des propriétés parallélépipédiques. Les effets diffractifs dans de telles cavi­tés sont pris en compte dans la troisième partie.
Dans tout le problème, l’espace est rapporté à un repère R muni d’une base orthonormée directe (e1, e2, e3). Un champ électromagnétique, mono­chromatique de pulsation $\omega$, sera représenté par l’en­semble des vecteurs ${\bf{E}}$ et ${\bf{B}}$, de composantes respectives ${E_i}$ et ${B_i}$ (i = 1, 2 ou 3) avec, par exemple, ${E_i}(M,t) = {\mathop{\rm Re}\nolimits} \left[ {\underline {{E_i}} (M,t)} \right]$. Les cavités sont supposées être vides de charge.

PREMIÈRE PARTIE : CAVITÉ PARALLÉLÉPIPÉDIQUE FERMÉE
On considère une cavité parallélépipédique limitée par des plans infiniment conducteurs ; les longueurs des arêtes sont a1, a2 et a3 dans les directions orthogonales respectives Ox1, Ox2 et Ox3.

I-1) Donner l’équation de propagation du champ électromagné­tique monochromatique de pulsa­tion $\omega$ et préciser les conditions aux limites relatives aux champs ${\bf{E}}$ et ${\bf{B}}$.
I-2) La résolution de l'équation de propagation, compte tenu des conditions aux limites, conduit à considérer trois -et trois seulement- familles de solutions, dépendant de trois nombres entiers naturels ${m_1},{m_2}$ et ${m_3}.$ On pose ${j^2} = - 1.$ Vérifier que le champ représenté par les trois relations ci-après consti­tue une solution du problème de propagation :
$\begin{array}{l}\underline {{E_1}} ({x_1},{x_2},{x_3};t) = \underline {E_1^0} \cos \left( {{m_1}\pi \frac{{{x_1}}}{{{a_1}}}} \right)\sin \left( {{m_2}\pi \frac{{{x_2}}}{{{a_2}}}} \right)\sin \left( {{m_3}\pi \frac{{{x_3}}}{{{a_3}}}} \right)\exp \left( {j\omega t} \right)\\\underline {{E_2}} ({x_1},{x_2},{x_3};t) = \underline {E_2^0} \sin \left( {{m_1}\pi \frac{{{x_1}}}{{{a_1}}}} \right)\cos \left( {{m_2}\pi \frac{{{x_2}}}{{{a_2}}}} \right)\sin \left( {{m_3}\pi \frac{{{x_3}}}{{{a_3}}}} \right)\exp \left( {j\omega t} \right)\\\underline {{E_3}} ({x_1},{x_2},{x_3};t) = \underline {E_3^0} \sin \left( {{m_1}\pi \frac{{{x_1}}}{{{a_1}}}} \right)\sin \left( {{m_2}\pi \frac{{{x_2}}}{{{a_2}}}} \right)\cos \left( {{m_3}\pi \frac{{{x_3}}}{{{a_3}}}} \right)\exp \left( {j\omega t} \right).\end{array}$
Établir aussi la relation :
$\omega ({m_1},{m_2},{m_3}) = c\sqrt {{{\left( {\frac{{{m_1}\pi }}{{{a_1}}}} \right)}^2} + {{\left( {\frac{{{m_2}\pi }}{{{a_2}}}} \right)}^2} + {{\left( {\frac{{{m_3}\pi }}{{{a_3}}}} \right)}^2}} ,$ où $c$ est la célérité de la lumière.
I-3) Exprimer la relation qui, en l’absence de charge dans la cavité, lie $\underline {E_1^0} ,\underline {E_2^0} {\rm{ }}$,$\underline {E_3^0}$, ${m_1},{m_2}$ et ${m_3}$ et l'interpréter géométriquement, en faisant intervenir au besoin le vecteur ${\bf{K}}$ dont les composantes dans R sont $\frac{{{m_1}}}{{{a_1}}},\,\frac{{{m_2}}}{{{a_2}}}$ et $\frac{{{m_3}}}{{{a_3}}}.$ Déduire de l’étude qui précède que la solution la plus générale du problème de propagation correspondant à une pulsation $\omega$ donnée peut être considérée comme la combinaison linéaire de deux solutions indépendantes, appelées modes, l’une d’entre elles correspondant par exemple à $\underline {E_3^0}$ = 0.
I-4) On considère, dans cette question seulement, une cavité constituée par deux miroirs plans parfaitement conducteurs, parallèles au plan (e2, e3) et situés respectivement en x1 = 0 et x1 = a1. Décrire les modes dans cette cavité (polarisations, pulsations possibles). Indiquer une analogie mé­canique simple de cette configuration.
I-5) La relation ${{U}_{\omega }}=\underset{T\to \infty }{\mathop{\lim }}\,\frac{1}{T},$ où ${W_\omega }\left( t \right)$ est l’énergie électromagnétique instantanée au temps t dans la cavité parallélépipédique fermée, définit l’énergie électromagnétique moyenne,${U_\omega }$, dans cette cavité. Exprimer ${U_\omega }$ sous la forme d’une intégrale sur le volume V de la cavité, faisant intervenir la re­présentation complexe du champ : $\left( {\underline {{{\bf{E}}_\omega }} ,\underline {\,{{\bf{B}}_\omega }} } \right)$ et celle de son complexe conjugué $\left( {\underline {{\bf{E}}_\omega ^ * } ,\,\underline {{\bf{B}}_\omega ^ * } } \right)$.
I-6) Montrer, à partir des équations de Maxwell, des conditions aux limites et de l’i­dentité vecto­rielle $div\,(\underline {\bf{E}} \wedge rot\underline {{{\bf{E}}^ * }} ) = rot\underline {{{\bf{E}}^ * }} .rot\underline {\bf{E}} - \underline {\bf{E}} .rot(rot\underline {{{\bf{E}}^ * }} )$, que :
$\underline{\mathbf{E}_{\omega }^{*}}d\tau ={{c}^{2}},$ où $d\tau = d{x_1}d{x_2}d{x_3}.$
En déduire que la densité volumique moyenne d'énergie électromagnétique, ${u_\omega } = \frac{{{U_\omega }}}{V}$ , s’écrit
${u_\omega } = \frac{{{\varepsilon _0}}}{{16}}\left( {{{\left| {\underline {E_1^0} } \right|}^2} + {{\left| {\underline {E_2^0} } \right|}^2} + {{\left| {\underline {E_3^0} } \right|}^2}} \right)$.
I-7) Un calcul, non demandé ici, établit qu’une estimation du nombre $M$ de modes dans le do­maine de pulsa­tions $\left[ {\omega ,\omega + \Delta \omega } \right]$ suffisamment étendu pour que $M$ soit grand devant 1, est $M \approx \frac{{V{\omega ^2}}}{{{\pi ^2}{c^3}}}\Delta \omega .$ Montrer par un calcul d’ordre de grandeur qu’une cavité parallélépipé­dique fermée du type précédent n’est absolument pas appropriée pour sélectionner un petit nombre de modes (une centaine, par exemple) dans le domaine de pulsations limitant le rayonnement visible.

DEUXIÈME PARTIE : CAVITÉ OUVERTE, À RÉFLECTEURS SPHÉRIQUES
On envisage alors (fig.1) une cavité ouverte, limitée par deux miroirs sphériques (M1) et (M2) d’épais­seur négligeable, de centres respectifs C1 et C2, de sommets respectifs S1 et S2 et de diamètre d’ou­verture commune D.
On pose : $\overline {{S_1}{S_2}} = L,\;\,\,\;\overline {O{S_1}} = - {e_1},\,\,\,\;\overline {{S_1}{C_1}} = {R_1},\;\,\,\;\overline {O{S_2}} = {e_2} = L - {e_1}\,\;$et $\overline {{S_2}{C_2}} = - {R_2}.$

fig. 1 : Cavité ouverte, limitée par deux miroirs sphériques.
(Pour des raisons de lisibilité de la figure, la dimension des miroirs a été exagérée).
On se propose d’é­tudier dans cette partie les conditions permettant de confiner dans cette cavité un rayonnement mo­nochromatique de pulsation $\omega .$ On suppose à cette fin $Inf{\kern 1pt} \,\left( {\,\left| {\overline {{S_1}{C_1}} } \right|\,,\,\left| {\overline {{S_2}{C_2}} } \right|\,,L\,} \right)\,\, > > D$ et on néglige les effets de diffraction : le rayonnement sera donc supposé se propager conformément aux lois de l’op­tique géométrique.
1. Dépliement de la cavité
II-1-1) Montrer que les hypothèses faites impliquent que les conditions de Gauss sont satisfaites.
II-1-2) Montrer que l’étude de la marche d’un rayon lumineux effectuant N aller-retours dans la cavité de la figure 1 est équivalente (fig. 2, page 4) à celle d’un rayon lumineux rencontrant N fois le même motif constitué de deux lentilles minces $\left( {{L_1}} \right)$et $\left( {{L_2}} \right)$ distantes de $L$, dont on précisera les distances fo­cales images $f_1^{'}$ et$f_2^{'}$ en fonction de ${R_1}$ et de ${R_2}.$
fig. 2 : Dépliement de la cavité
Un aller-retour est équivalent à la traversée d'un motif constitué de deux lentilles minces.
2. Propagation d’un rayon lumineux
On considère le rayon issu de $\left( {L_1^{(p)}} \right)$, émergeant à une hauteur algébrique $y_1^{(p)} = \overline {O_1^{(p)}I_1^{(p)}}$ sous un angle algébrique $\alpha _1^{(p)}$, puis émergeant de $\left( {L_2^{(p)}} \right)$ sous une hauteur$y_2^{(p)} = \overline {O_2^{(p)}I_2^{(p)}}$ et ainsi de suite.
II-2-1) Établir deux relations purement géométriques entre $\;\alpha _1^{(p)},\;y_2^{(p)},y_1^{(p)}\;$ et $L$ d'une part,
$\;\alpha _2^{(p)},\;y_1^{(p + 1)},\;y_2^{(p)}$ et $L$ d'autre part.
II-2-2) Établir aussi les deux relations de récurrence : $\begin{array}{l}\left\{ \begin{array}{l}\alpha _1^{(p)} - \alpha _2^{(p - 1)} = - \frac{{y_1^{(p)}}}{{f_1^{'}}}\\\alpha _2^{(p)} - \alpha _1^{(p)} = - \frac{{y_2^{(p)}}}{{f_2^{'}}}.\end{array} \right.\\\end{array}$
II-2-3) Déduire de l’ensemble de ces résultats la relation de récurrence liant $y_2^{(p)},\;y_2^{(p + 1)}$et$y_2^{(p - 1)};$ on pourra trouver commode de poser ${u_i} = \left( {2 - \frac{L}{{f_i^{'}}}} \right),\;i = 1,2.$
3. Cavité confocale
II-3-1) Montrer qu’il est possible de choisir les caractéristiques de $\left( {{L_1}} \right)$ et de $\left( {{L_2}} \right)$ de telle manière que, pour tout p, l'on ait simultanément $y_1^{(p + 1)} = - \,y_1^{(p)}$ et $\alpha _1^{\left( {p + 1} \right)} = - \,\alpha _1^{(p)}$. Représenter ce cas particu­lier sur une figure, où l’on indiquera notamment les foyers objet $F_1^{(p)},\,\;F_2^{(p)}$ et image $F_1^{'(p)},F_2^{'(p)}$ des lentilles $\left( {L_1^{(p)}} \right)$ et $\left( {L_2^{(p)}} \right)$ du mo­tif numéro p. Construire aussi un rayon issu d’un point A sur l’axe tom­bant sur $\left( {L_1^{(p)}} \right)$ et émergeant de $\left( {L_2^{(p + 1)}} \right)$après avoir traversé $\left( {L_2^{(p)}} \right)$ et $\left( {L_1^{(p + 1)}} \right)$.
II-3-2) Justifier le fait que la cavité satisfaisant les relations de la question II-3-1) soit dite “confocale” et donner la figure 1’, déduite de la figure 1 dans ce cas particulier.
II-3-3) En s’appuyant sur une construction géométrique soignée, dont on explicitera clairement l’éla­boration, trouver l’image A’ d’un point A sur l’axe optique, après un aller-retour de la lumière dans la cavité de la figure 1’.
II-3-4) De la même manière, déterminer l’image ${\bf{A}}'{\bf{B}}'$ (respectivement ) d’un petit objet ${\bf{AB}}$ or­thogonal à l’axe optique, après un ( respectivement deux) aller retour dans la cavité de la figure 2.
4. Condition de stabilité d’une cavité fermée par deux miroirs sphériques
La cavité de la figure 1 sera dite stable si, après un nombre arbitrairement élevé de traversées du motif $\left[ {\left( {{L_1}} \right) - \left( {{L_2}} \right)} \right]$, le rayon reste proche de l’axe optique. On suppose qu’il en est effectivement ainsi et l’on pose, dans le système de la question II-2-3), $y_2^{(p)} = A\exp ip\varphi + A'\exp - ip\varphi$.
II-4-1) Déterminer l’équation vérifiée par $\varphi$ et en déduire l’inégalité traduisant la stabilité de la cavité.
II-4-2) Commenter le cas particulier d’une cavité confocale, telle qu’elle a été introduite dans la ques­tion II-3-2). Quelle est la valeur de $\varphi$ dans ce cas particulier ?

TROISIÈME PARTIE : DIFFRACTION DANS UNE CAVITÉ CONFOCALE
On considère maintenant, dans la cavité de la figure 1, les phénomènes de diffrac­tion d’un rayonne­ment mo­nochromatique de longueur d’onde dans le vide $\lambda = 2\pi \frac{c}{\omega }$. Les paramètres$L,\;\overline {{S_1}{C_1}}$ et $\overline {{S_2}{C_2}}$ sont ajustés de manière à satisfaire la condition de stabilité de la question II-4-2) et l’inégalité
$Inf{\kern 1pt} \,\left( {\,\left| {\overline {{S_1}{C_1}} } \right|\,,\,\left| {\overline {{S_2}{C_2}} } \right|\,,L\,} \right)\,\, > > D$ est toujours satisfaite.
1. Arguments qualitatifs généraux
III-1-1) Donner des exemples de pertes que peut subir le rayonnement dans la cavité. En particulier, préciser comment la diffraction d’un faisceau incident sur un miroir plan de diamètre d’ouverture $D$ peut être à l’origine de pertes d’énergie électromagnétique.
III-1-2) On pose $N = \frac{{{D^2}}}{{L\lambda }}$ ; justifier par des arguments qualitatifs que le nombre $\frac{1}{N}$ permet d’évaluer les pertes de rayonnement dus aux phénomènes de diffraction. On pourra raisonner ici sur des miroirs plans de diamètre $D$.
2. Description du rayonnement dans la cavité
On se propose d’étudier le rayonnement dans la cavité, en appliquant le principe d’Huygens-Fresnel aux deux miroirs (M1) et (M2). On admettra que le diamètre d’ouverture $D$ et la longueur $L$ séparant les sommets des miroirs (fig. 3) sont suffisamment grands pour que l’on puisse appliquer la théorie scalaire de la diffraction et on se limitera à une cavité confocale (cf. II-3-2 : ${R_1} = {R_2} = L$).
fig. 3 : Cavité confocale.
Pour des raisons de lisibilité, la dimension des miroirs et la distance qui les sépare ont été exagérés.
Soient : $\begin{array}{l}{\bf{R}}_1^{'} = {{\bf{S}}_1}{{\bf{P}}_{1 \bot }} = {{\bf{S}}_1}{{\bf{P}}_1} - ({{\bf{S}}_1}{{\bf{P}}_1}.{{\bf{e}}_z}){{\bf{e}}_z} = {x_1}{{\bf{e}}_x} + {y_1}{{\bf{e}}_y},\\{\bf{R}}_2^{'} = {{\bf{S}}_2}{{\bf{P}}_{2 \bot }} = {{\bf{S}}_2}{{\bf{P}}_2} - ({{\bf{S}}_2}{{\bf{P}}_2}.{{\bf{e}}_z}){{\bf{e}}_z} = {x_2}{{\bf{e}}_x} + {y_2}{{\bf{e}}_y},\\{\bf{R}} = {\bf{HM}} = x{\kern 1pt} {{\bf{e}}_x} + y{\kern 1pt} {{\bf{e}}_y}\quad et\quad \overline {{S_1}H} = z.\end{array}$
On note $\underline {{u_i}} ({P_1})$ l’amplitude complexe d’une onde monochromatique inci­dente sur (M1) au point ${P_1}({x_1},{y_1},{z_1})$. L’amplitude complexe $\underline {{u_d}} (M)$ diffractée par (M1) au point $M$ à l’intérieur de la cavité s’écrit alors, en supposant les miroirs parfaitement réfléchissants :
$\underline{{{u}_{d}}}\left( M \right)=A\iint_{{{S}_{1}}}{\underline{{{u}_{i}}}\left( {{P}_{2}} \right)\frac{{{e}^{jk{{P}_{1}}M}}}{{{P}_{1}}M}}d{{S}_{1}}$
où $A\;\left( {A = \frac{j}{\lambda }} \right)$est une constante sans importance pour le moment. On note de façon analogue l’amplitude $\underline {{u_i}} ({P_2})$d’une onde monochromatique incidente sur le miroir (M2), de sorte que “pour l’indice 2” :
$\underline{{{u}_{d}}}\left( M \right)=A\iint_{{{S}_{2}}}{\underline{{{u}_{i}}}\left( {{P}_{2}} \right)\frac{{{e}^{jk{{P}_{2}}M}}}{{{P}_{2}}M}}d{{S}_{2}}$

III-2-1) Commenter ces relations, en s’appuyant sur le principe de Huygens. On décrira en particulier la nature et les phases relatives des différentes ondes.
III-2-2) En supposant $D$<<z, montrer que, si ${K_1}({P_1},M) = \exp \left[ {\frac{{jk}}{{2z}}\left\{ {\left( {1 - \frac{z}{L}} \right){{\left( {R_1^{'}} \right)}^2} + {R^2} - 2{\bf{R}}.{\bf{R}}_1^{'}} \right\}} \right]$, alors : $$, où $k = \frac{{2\pi }}{\lambda }$.
Il est possible de montrer que, en régime permanent et pour une cavité confocale, les amplitudes sur (M1) et sur (M2) sont liées entre elles par les relations intégrales :
$\underline{u}\left( {{P}_{1}} \right)=\frac{A{{\gamma }_{1}}}{L}\iint_{{{S}_{2}}}{\underline{u}\left( {{P}_{2}} \right)K\left( {{P}_{2}},{{P}_{1}} \right)d{{S}_{2}}}$, et
$\underline{u}\left( {{P}_{2}} \right)=\frac{A{{\gamma }_{2}}}{L}\iint_{{{S}_{1}}}{\underline{u}\left( {{P}_{1}} \right)K\left( {{P}_{1}},{{P}_{2}} \right)d{{S}_{1}}}$,
où ${\gamma _1}$ et ${\gamma _2}$ sont des constantes complexes et $K({P_1},{P_2}) = \exp ( - \frac{{jk}}{L}{\bf{R}}_1^{'}.{\bf{R}}_2^{'}).$
III-2-3) Vérifier que, si le diamètre d'ouverture $D$ est suffisamment grand, une solution possible du système couplé de la question III-2-2) est fournie par les faisceaux gaussiens :
$\underline u ({P_1}) = {K_1}\exp - \frac{{\pi {{\left( {R_1^{'}} \right)}^2}}}{{D_1^2}}\quad {\rm{et}}\quad \underline u ({P_2}) = {K_2}\exp - \frac{{\pi {{\left( {R_2^{'}} \right)}^2}}}{{D_2^2}},$
où ${K_1}$,${K_2}$,${D_1}$ et${D_2}$ sont des constantes, ${D_1}{\rm{ et }}{D_2} < < D$. Montrer que${D_1}{D_2} = \lambda L$ et en déduire la relation liant $A,\,{\gamma _1},\,{\gamma _2}\,\,{\rm{et}}\,\lambda$. On donne, pour $\alpha \in {\Re ^ + }$ et $\beta \in \Re$ : $\text{ }=\sqrt{\frac{\pi }{\alpha }}\quad$.
III-2-4) Pour cette dernière question, il faut prendre en compte explicitement l'égalité $A\; = \frac{j}{\lambda }$.
Lorsque les miroirs sont parfaitement réfléchissants, ${\gamma _1} = {\gamma _2} = \exp {\kern 1pt} \,( - {\kern 1pt} jkL).$ Montrer que cette rela­tion implique que les pulsations des modes permis dans la cavité sont $\omega = {\omega _m} = \left( {2m + 1} \right)\frac{{\pi c}}{{2L}}.$ Quelle est alors la relation (dépendant de $m$) entre ${D_1},{D_2},{K_1}\;\,et\;\,{K_2}\;?$
Conclure en comparant les propriétés de sélectivité de mode entre une cavité parallélépipédique fer­mée et une cavité confocale ouverte.

Concours Physique Concours Commun M et P’ Physique I 1994 (Énoncé)

A 94 PHYS. I - M, P’
ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES,
ÉCOLES NATIONALES SUPÉRIEURES DE L'AÉRONAUTIQUE ET DE L'ESPACE,
DE TECHNIQUES AVANCÉES, DES TÉLÉCOMMUNICATIONS,
DES MINES DE PARIS, DES MINES DE SAINT-ÉTIENNE, DES MINES DE NANCY,
DES TÉLÉCOMMUNICATIONS DE BRETAGNE,
ÉCOLE POLYTECHNIQUE (OPTION T.A.)
CONCOURS D'ADMISSION 1994
PHYSIQUE
PREMIÈRE ÉPREUVE
OPTIONS M et P'
(Durée de l'épreuve : 3 heures)
Les candidats sont priés de mentionner de façon apparente sur la première page de la co­pie : PHYSIQUE I.
L'énoncé de cette épreuve, commune aux candidats des options M et P', comporte 6 pages.
L’épreuve est constituée de deux problèmes indépendants entre eux et que l’on pourra aborder dans l’ordre qu’on voudra.
On étudie dans ce problème le fonctionnement et la mise en œuvre de circuits présentant le phé­nomène de résistance différentielle négative, c’est-à-dire tels que le rapport $r = \frac{\Delta e}{\Delta i}$ des pe­tites variations de tension et de courant autour d’un point de repos soit négatif. Les amplifica­teurs opérationnels AO (fig.1a) intervenant dans les divers montages auront des cou­rants d’en­trée ${i_1}$ et ${i_2}$ nuls et leur impédance d’entrée sera considérée comme infinie.

fig.1 a : Notations pour AO fig. 1b : Circuit pouvant exhiber $r = \frac{\Delta e}{\Delta i}<0$
Première partie : Réalisation de circuits d’impédance différentielle négative
On considère d’abord que le gain des amplificateurs est infini ; dans ces conditions, le régime li­néaire de fonctionnement se caractérise par ${V_1} = {V_2}$ ; autrement, la tension de sor­tie est
${V_s} = signe\left( {{V_2} - {V_1}} \right) \times E$ (régime dit de saturation,$E = 15V$ = tension de satura­tion ).

I -1) Déterminer la relation $i\left( e \right)$ dans le circuit de la figure 1b, d’abord en régime linéaire, puis en régime de saturation. Pour quelles inégalités portant sur $e$ ce dernier régime est-il possible (distinguer les cas ${V_s} = \pm E$) ?
I -2) Représenter le graphe complet de la relation $i\left( e \right)$ lorsque ${R_0} < R$, en précisant les points particuliers et les différents domaines de fonctionnement.
On considère maintenant que la tension de sortie des amplificateurs opérationnels s’exprime en fonction de la tension d’entrée par ${V_s} = A\left( {{V_2} - {V_1}} \right)$, où $A$ est un nombre réel très grand de­vant 1. Les relations entre tensions et courants dans le circuit représenté sur la figure 2a (redessinée en 2b) sont linéaires et peuvent donc s’écrire, avec les conventions habituelles re­latives aux gran­deurs complexes décrivant le régime harmonique : $\begin{array}{l}\underline {{I_1}} = \underline {{Y_{11}}} \,\underline {{V_1}} + \underline {{Y_{12}}} \,\underline {{V_2}} \\\underline {{I_2}} = \underline {{Y_{21}}} \,\underline {{V_1}} + \underline {{Y_{22}}} \,\underline {{V_2}} \end{array}$, soit, en notation matricielle : $\left[ {\begin{array}{*{20}{c}}{\underline {{I_1}} }\\{\underline {{I_2}} }\end{array}} \right] = \left[ {\underline Y } \right]\,\left[ {\begin{array}{*{20}{c}}{\underline {{V_1}} }\\{\underline {{V_2}} }\end{array}} \right]$. La matrice $\left[ {\underline Y } \right]$ ainsi intro­duite s’appelle matrice ad­mit­tance.

fig. 2a : Un circuit à AO fig. 2b : Circuit 2a, présenté comme un quadripôle
Remarquer que les courants sont comptés positivement quand ils entrent dans le qua­dri­pôle.
I-3) Calculer la matrice$\left[ {\underline Y } \right]$ relative au circuit considéré.
I-4) Quelle est, dans le cas général, la matrice $\left[ {\underline Y } \right]$ relative à deux quadripôles de matrices admittances res­pectives $\left[ {\underline {Y\,'} } \right]$ et $\left[ {\underline {Y\,''} } \right]$, montés en pa­rallèle (c’est-à-dire en reliant ensemble leurs bornes homo­logues) ?
I-5) Calculer, pour le circuit de la fig. 2, la matrice $\left[ {\underline M } \right]$ définie par $\left[ {\begin{array}{*{20}{c}}{\underline {{V_2}} }\\{\underline {{I_2}} }\end{array}} \right] = \left[ {\underline M } \right]\left[ {\begin{array}{*{20}{c}}{\underline {{V_1}} }\\{\underline {{I_1}} }\end{array}} \right]$. Que devient cette relation lorsque $A$ tend vers l’infini ? Quelle relation existe-t-il alors entre les grandeurs réelles ${V_1}$ et ${V_2}$ d’une part, ${i_1}$ et ${i_2}$ d’autre part ?

I-6) Soit $\underline {{Z_1}}$ l’impédance d’entrée du montage précédent, c’est-à-dire, comme indiqué à la figure 3a, l’impédance du dipôle entre la masse et la borne (1), lorsque l’on place une charge d’impédance complexe entre la masse et la borne (2). Soit de même$\underline {{Z_2}}$ l’impédance de sortie du montage de la figure 3b. Exprimer $\underline {{Z_1}}$ et $\underline {{Z_2}}$ en fonction de ${R_1},{R_2}$ et $Z$.

fig. 3a : Montage pour $\underline {{Z_1}}$ d’un quadripôle fig. 3b: Montage pour $\underline {{Z_2}}$ d’un quadripôle
I-7) On pose $K = \frac{{{R_1}}}{{{R_2}}}$. Donner l’expression des impédances $\underline {{Z_1}}$ et $\underline {{Z_2}}$ en fonction de $K$ dans les deux cas suivants : $\underline Z = R$ d’une part, $\underline Z = \frac{1}{{jC\omega }}$ d’autre part, impédance capaci­tive.
Deuxième partie : Réalisation d’un gyrateur
Un gyrateur est un quadripôle travaillant en régime linéaire sinusoïdal dont la matrice admit­tance s’écrit :$\left[ {\begin{array}{*{20}{c}}{\underline {{I_1}} }\\{\underline {{I_2}} }\end{array}} \right] = \left[ {\begin{array}{*{20}{c}}0&{ - \frac{Y}{a}}\\{aY}&0\end{array}} \right]\,\left[ {\begin{array}{*{20}{c}}{\underline {{V_1}} }\\{\underline {{V_2}} }\end{array}} \right]$. Les courants sont comptés positi­ve­ment lors­qu’ils en­trent dans le quadripôle, $Y$ est une admittance réelle positive et $a$ est un réel posi­tif.
II-1) Quel est le rapport entre la puissance moyenne sortante et la puissance moyenne en­trante ?
II-2) En déduire qu’un gyrateur fermé sur un composant qui ne consomme pas de puis­sance simule à l’entrée un composant qui ne consomme pas non plus de puissance.
II-3) Que peut-on dire du quadripôle si $a$ est strictement plus grand que l’unité ?
II-4) Exprimer$\underline {{Z_1}}$ , impédance d’entrée du gyrateur, en fonction de$\underline {{Z_u}}$ impédance placée en sortie. Préciser ces expressions lorsque le quadripôle est fermé sur une inductance $L$, ou sur une capa­cité $C$. C’est plutôt sous cette dernière forme que le gyrateur est généralement uti­lisé. Quelle en est, selon vous, la raison ?

II-5) On considère que dans le schéma de la figure 4, l’amplificateur fonctionne en régime li­néaire. Déterminer la relation entre ${R_1},\;{R_2},\;{R_3}$ et ${R_4}$ pour que la matrice admittance du quadri­pôle ainsi formé soit : $\left[ {\begin{array}{*{20}{c}}{\frac{1}{{{R_1}}}}&{ - \frac{1}{{{R_1}}}}\\{\frac{1}{{{R_4}}}}&0\end{array}} \right]$.

fig. 4 : Schéma de la question II-5) fig. 5 : Une réalisation de gyrateur (question II-9))
II-6) Représenter par ses éléments un quadripôle dont la matrice admittance est : $\left[ {\begin{array}{*{20}{c}}{\frac{1}{{{R_1}}}}&0\\0&0\end{array}} \right]$.
II-7) Représenter par ses éléments un quadripôle dont la matrice admittance est : $\left[ {\begin{array}{*{20}{c}}{ - \frac{1}{{{R_1}}}}&0\\0&0\end{array}} \right]$. On utilisera à cet effet un amplificateur opérationnel, deux résistors de même ré­sistance$R$ et un résistor de résistance ${R_1}$.
II-8) Comment brancher le quadripôle déterminé à la question II-7) sur celui de la fig. 4 pour obtenir un gy­ra­teur ?
II-9) Avec le moins de calculs possibles, montrer que le schéma de la fig. 5 réalise un gyra­teur et, toujours dans le cadre d’un régime de fonctionnement linéaire, don­ner les valeurs de $Y$ et de $a$ qui lui sont associées.
Troisième partie : Utilisation du gyrateur

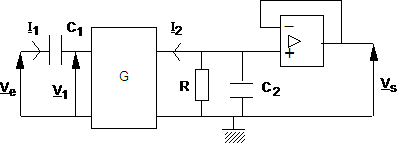

III-1) La fig. 6 représente le gyrateur G de la fig. 5 fermé sur l’association de $R$ et ${C_2}$ mon­tés en parallèle . Déterminer l’expression de la transmittance $\frac{\underline{{{V}_{s}}}}{\underline{{{V}_{e}}}}$du filtre ainsi réalisé (on pourra poser $\omega _0^2 = \frac{1}{{R_1^2{C_1}{C_2}}}$ et $Q = R{C_2}{\omega _0}$). Qu’a-t-on ainsi simulé ?

fig. 6 Filtre accordable utilisant un gyrateur
III-2) Quel est le rôle de l’amplificateur opérationnel en fin de montage ?
III-3) Donner l’expression de la fréquence d’accord, de la largeur de bande passante et du facteur de qualité de ce filtre, en fonction de la valeur de ses composants. Montrer que les ré­glages de la bande passante et de la fréquence d’accord sont indépendants l’un de l’autre.
FIN DE CE PROBLÈME

Première partie : Superposition d’écoulements
On considère l’écoulement d’un fluide incompressible parfait défini par le champ de vitesse ${\vec V_1} = \frac{\lambda }{{2\pi {r_1}}}{\vec u_1}$, où $\lambda$ est une constante réelle et ${r_1},\;{\theta _1}$ et $z$ les coordonnées cylindriques d’un point M par rapport au point A1 de coordonnées $\left( { - a,\;0,\;0} \right)$ dans un repère galiléen $\left( {O,\;x,\;y,\;z} \right)$ muni de la base orthonormée $\left( {\vec x,\;\vec y,\;\vec z} \right)$. Le point $H$ (fig. 1) étant la projection du point M sur le plan $\left( {xOy} \right)$, on a : $\vec{A_{1}M}= {r_1}{\vec u_1} + z\vec z$, où ${\vec u_1}$est le vecteur unitaire porté par $vec{A_{1}H}$.
I-1) Montrer que la circulation du vecteur ${\vec V_1}$ entre deux points A et B est indépendante du chemin suivi et déterminer le potentiel $\varphi {'_1}\left( {{r_1}} \right)$ associé à cet écoulement $\left( {{{\vec V}_1} = + {\bf{grad}}\left( {\varphi _1^{'}} \right)} \right)$, sa­chant qu’il est par conven­tion nul pour une certaine valeur ${r_0}$ de ${r_1}$.
I-2) Cet écoulement suit-il la loi de Laplace $\Delta \varphi _1^{'} = 0$?

fig. 1 : Écoulement défini par ${\vec V_1} = \frac{\lambda }{{2\pi {r_1}}}{\vec u_1}$ fig. 2 : Écoulement défini par ${\vec V_1} + {\vec V_2}$(cf. I-3))
I-3) On superpose à l’écoulement précédent le nouvel écoulement défini par le champ de vi­tesse ${\vec V_2} = \frac{{ - \lambda }}{{2\pi {r_2}}}{\vec u_2}$, avec $\vec{A_{2}M}= \vec{A_{2}H}+ \vec{HM}={r_2}{\vec u_2} + z\vec z$ (fig. 2), les coordonnées du point A2 étant $\left( {a,\;0,\;0} \right)$. Quelle est l’expression du potentiel des vitesses ${\varphi _1}\left( {{r_1},\;{r_2}} \right)$ associé à l’écou­lement ré­sultant, l’origine des potentiels étant prise dans le plan $\left( {yOz} \right)$ ?
I-4) On fait tendre $a$ vers 0 et $\lambda$ vers l’infini, de telle sorte que le produit $2\lambda a=M$soit constant. Montrer que le potentiel en coordonnées cylindriques (vecteurs unitaires ${\vec u_r}$ et ${\vec u_\theta }$) s’écrit alors ${{\varphi }_{1}}=\frac{M\cos \theta }{2\pi r}$, où $\theta$ est l’angle entre $Ox$ et $OH$ (voir fig. 2).
I-5) Déterminer l’équation des lignes de courant ; tracer rapidement leur allure.
I-6) On superpose à cet écoulement un écoulement uniforme, de vitesse $\vec u = u\vec x$. Montrer qu’il existe pour l’écoulement résultant une ligne de courant circulaire d’axe $Oz$, dont on préci­sera le rayon $R$ en fonction de $M$ et de $u$. Donner alors, qualitativement, la forme des lignes de courant ; on distinguera les cas $r$<$R$ et $r$>$R$.

I-7) Un cylindre rigide immobile de rayon $R$ est immergé dans le fluide. La vitesse du fluide pour $r$ très grand devant $R$ est uniforme et égale à $\vec u = u\vec x$. Montrer qu’à l’extérieur du cy­lindre le régime d’écou­lement trouvé en I-6) est solution du problème en présence du cylindre. Existe-t-il des points de vitesse nulle ? Quel est le potentiel ${\varphi _t}$ de l’écoulement ? Voyez-vous une analogie, magnétostatique ou électrostatique, à ce problème d’écoulement ?
I-8) On superpose enfin un dernier écoulement, défini par la vitesse ${\vec V_3}$ pour $r$>$R$: ${\vec V_3} = \frac{C}{{2\pi r}}{\vec u_\theta }$, où $C$ est une constante. Montrer que cet écoulement dérive d’un potentiel ${\varphi _3}$, dont on ne demande pas d’établir l’expression. Quelle est la circulation du vecteur ${\vec V_3}$ sur une courbe fermée dans les deux cas où l’origine est à l’intérieur ou à l’extérieur de la courbe ? Voyez-vous une analogie, magnétostatique ou électrostatique, à ce problème d’écoulement ?
Deuxième partie : Voile de Flettner
Un bateau est muni d’un cylindre vertical de rayon $R$ et de hauteur $h$, tournant autour d’un axe vertical à la vitesse angulaire $\vec \omega = \omega \vec z$. Le vent souffle avec une vitesse uniforme constante $\vec u = u\vec x$. L’écoulement de potentiel des vitesses ${\varphi _t}$ de la question I-7) correspond à l’écoule­ment du vent autour du cylindre de rayon $R$, satisfaisant aux conditions aux limites. L’écoulement de potentiel des vitesses ${\varphi _3}$ de la question I-8) correspond à l’effet d’entraîne­ment de l’air (de masse volumique $\rho$) par la rotation du cylindre.
II-1) Donner la relation entre la constante $C$ et $\omega$. On remarquera que, dans ce modèle, la vitesse du vent sur le cylindre est celle du cylindre, autrement dit que la vitesse tangentielle ne s’annule pas sur la paroi du cylindre (ce point relève, en fait, de la viscosité) .
II-2) Calculer, en coordonnées polaires, les composantes de la vitesse résultante pour $r$>$R$.
II-3) Sachant que, loin du bateau, le vent n’est pas perturbé et que la pression est égale à la pression atmosphérique normale ${p_c}$, déterminer, en fonction de l’angle $\theta$, la pression autour du cylindre ($r$=$R$).
II-4) Quelle est, en fonction de $R$, $C$, $\vec u$, $\vec z$ et de la masse volumique de l’air $\rho$, la résul­tante des forces de pression par unité de hauteur sur le cylindre ? On pourra aussi bien expri­mer le résultat en fonction de $R$, $\rho$, $\vec u$ et $\vec \omega$.
II-5) Préciser sur un schéma le sens de rotation du cylindre correspondant à une force pro­pulsive. Quelle est l’allure du vent la plus favorable (vent de près, vent de travers et vent arrière sont précisés sur la figure 3-a).

fig. 3a : Allures du vent fig. 3b : Voile classique et vent (cf. II-7)) fig. 3c : Bordage optimal

II-6) La vitesse du vent est $10$m.s-1 ; la masse volumique de l’air est $1,3$ kg.m-3. Le cylindre a une hauteur de $10$m et un rayon de $30$cm ; $\omega = 30\;{\rm{rad}}{\rm{.}}{{\rm{s}}^{ - {\rm{1}}}}$. Calculer la valeur numérique maximale de la force propulsive.
Troisième partie : Comparaison avec une voile classique
III-1) Une voile plane d’aire $\Sigma$ et de vecteur unitaire normal $\vec \sigma$ reçoit une veine de vent de vi­tesse $\vec u$ sous l’angle $\alpha$ et la réfléchit selon la loi de Descartes (fig. 3-b). Quel est le vecteur force exercé par le vent sur la voile ? On pourra introduire le débit $D = \rho \Sigma u\sin \alpha$.
III-2) Le bateau reçoit le vent par le travers (fig. 3-c), l’axe du bateau est perpendiculaire au vent relatif. Quelle est dans ces conditions, en fonction de $\rho$, $u$, $\Sigma$ et $\alpha$ la composante pro­pulsive de la force précédente ?
III-3) Pour quelle valeur de $\alpha$ cette composante est-elle maximale ? De quel type de vent s’agit-il ? Calculer numéri­quement la force propulsive maximale avec le même vent qu’en II-6) ($u = 10\,{\rm{m}}{\rm{.}}{{\rm{s}}^{ - {\rm{1}}}},\;\rho = 1,3\,{\rm{kg}}{\rm{.}}{{\rm{m}}^{ - {\rm{3}}}}$) pour une voile de $25$m2. Comparer avec le cylindre de Flettner (le maximum de la fonction $\left( {{{\sin }^2}\alpha } \right)\cos \alpha$ vaut $0,385$).
FIN DE CE PROBLÈME
